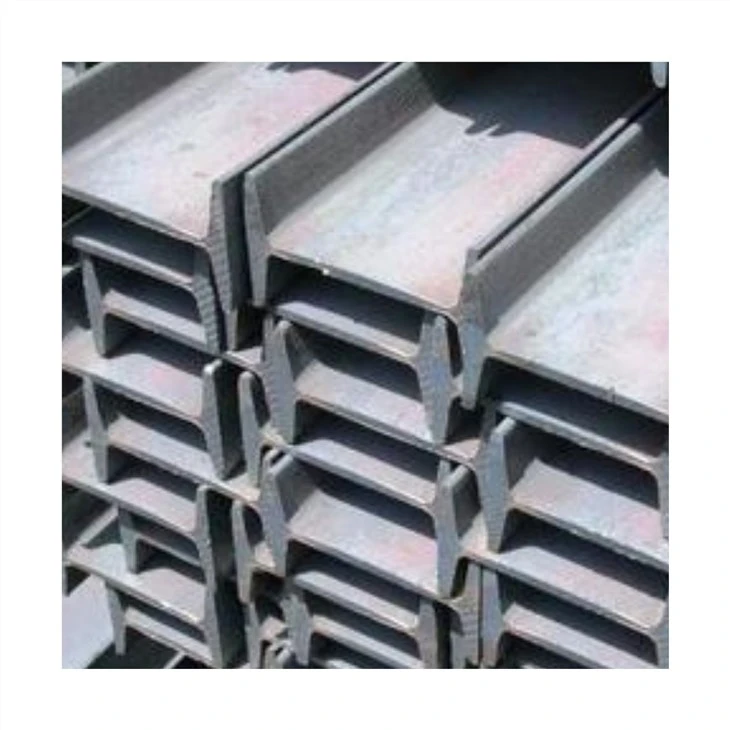

मैं दमक
नाम: आई-बीम
मानक: आईपीईएए-एच-बीम, एन 10034:1993
ग्रेड: S235JR/ST37-2

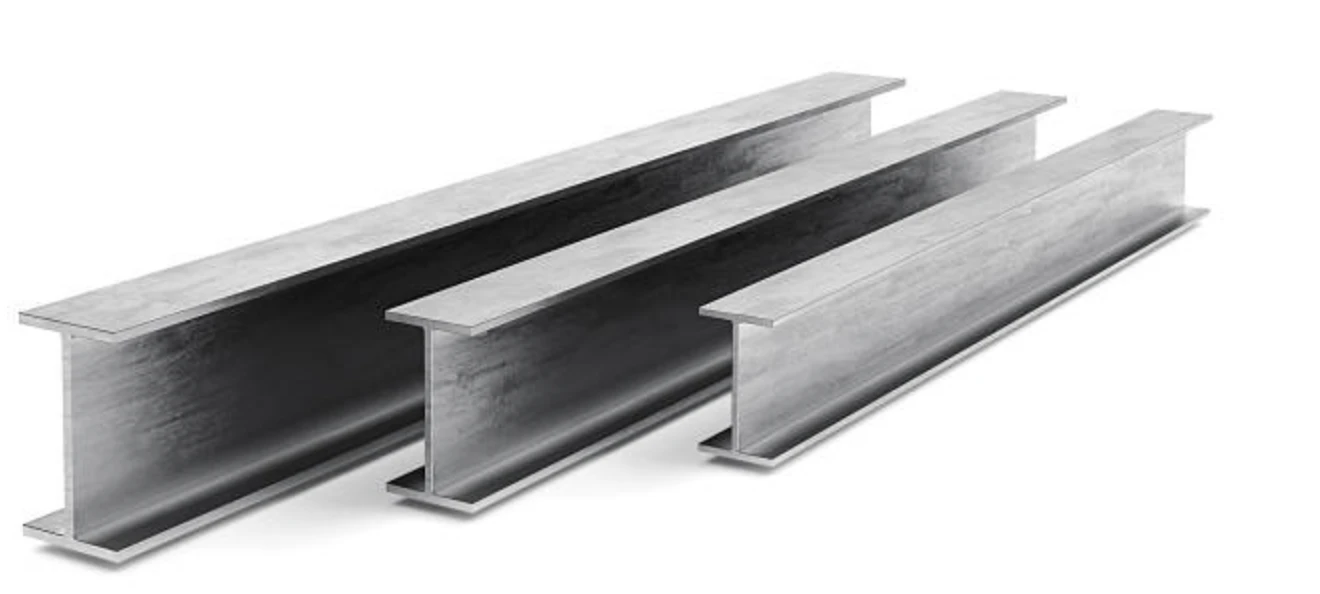

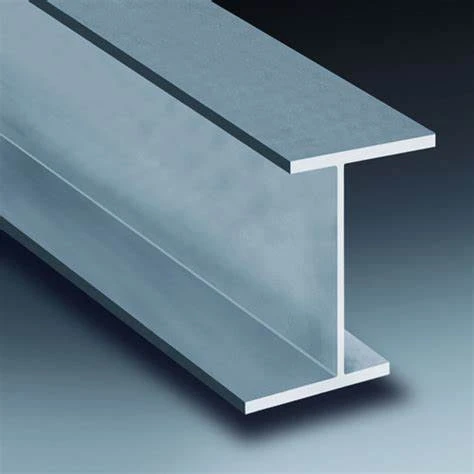

आई-बीम्स उदाहरण आकार
आईपीई स्टील बीम आकार
| आईपीई आकार (मिमी) | वजन (किग्रा / मी) | अनुभागीय क्षेत्र (सेमी 2) | ||||
| h | b | a | e | r | ||
| आईपीई 80 | 46 | 3,8 | 5,2 | 5 | 6,0 | 7,64 |
| आईपीई 100 | 55 | 4,1 | 5,7 | 7 | 8,1 | 10,32 |
| आईपीई 120 | 64 | 4,4 | 6,3 | 7 | 10,4 | 13,21 |
| आईपीई 140 | 73 | 4.7 | 6,9 | 7 | 12,9 | 16,43 |
| आईपीई 160 | 82 | 5,0 | 7,4 | 9 | 15,8 | 20,09 |
| आईपीई 180 | 91 | 5,3 | 8,0 | 9 | 18,8 | 23,95 |
| आईपीई 200 | 100 | 5,6 | 8,5 | 12 | 22,4 | 28,48 |
| आईपीई 220 | 110 | 5,9 | 9,2 | 12 | 26,2 | 33,37 |
| आईपीई 240 | 120 | 6,2 | 9,8 | 15 | 30,7 | 39,12 |
| आईपीई 270 | 135 | 6,6 | 10,2 | 15 | 36,1 | 45,95 |
| आईपीई 300 | 150 | 7,1 | 10,7 | 15 | 42,2 | 53,81 |
| आईपीई 330 | 160 | 7,5 | 11,5 | 18 | 49,1 | 62,61 |
| आईपीई 360 | 170 | 8,0 | 12,7 | 18 | 57,1 | 72,73 |
| आईपीई 400 | 180 | 8,6 | 13,5 | 21 | 66,3 | 84,46 |
| आईपीई 450 | 190 | 9,4 | 14,6 | 21 | 77,6 | 98,82 |
| आईपीई 500 | 200 | 10,2 | 16,0 | 21 | 90,7 | 115,5 |
| आईपीई 550 | 210 | 11,1 | 17,2 | 24 | 106 | 134,4 |
| आईपीई 600 | 220 | 12,0 | 19,0 | 24 | 122 | 156,0 |
आईएनपी स्टील बीम आकार
| आईएनपी आकार (मिमी) | वजन (किग्रा / मी) | ||||
| h | b | a | e | r | |
| आईएनपी 80 | 42 | 3,9 | 5,9 | 3,9 | 5,94 |
| आईएनपी 100 | 50 | 4,5 | 6,8 | 4,5 | 8,34 |
| आईएनपी 120 | 58 | 5,1 | 7,7 | 5,1 | 11,1 |
| आईएनपी 140 | 66 | 5,7 | 8,6 | 5,7 | 14,3 |
| आईएनपी 160 | 74 | 6,3 | 9,5 | 6,3 | 17,9 |
| आईएनपी 180 | 82 | 6,9 | 10,4 | 6,9 | 21,9 |
| आईएनपी 200 | 90 | 7,5 | 11,3 | 7,5 | 26,2 |
| आईएनपी 220 | 98 | 8,1 | 12,2 | 8,1 | 31,1 |
| आईएनपी 240 | 106 | 8,7 | 13,1 | 8,7 | 36,2 |
| आईएनपी 260 | 113 | 9,4 | 14,1 | 9,4 | 41,9 |
| आईएनपी 280 | 119 | 10,1 | 15,2 | 10,1 | 47,9 |
| आईएनपी 300 | 125 | 10,8 | 16,2 | 10,8 | 54,2 |
| आईएनपी 320 | 131 | 11,5 | 17,3 | 11,5 | 61,0 |
| आईएनपी 340 | 137 | 12,2 | 18,3 | 12,2 | 68,0 |
| आईएनपी 360 | 143 | 13,0 | 19,5 | 13,0 | 76,1 |
| आईएनपी 380 | 149 | 13,7 | 20,5 | 13,7 | 84,0 |
| आईएनपी 400 | 155 | 14,4 | 21,6 | 14,4 | 92,4 |
| आईएनपी 450 | 170 | 16,2 | 24,3 | 16,2 | 115 |
| आईएनपी 500 | 185 | 18,0 | 27,0 | 18,0 | 141 |
| आईएनपी 550 | 200 | 19,0 | 30,0 | 19,0 | 166 |
| आईएनपी 600 | 215 | 21,6 | 32,4 | 21,6 | 199 |
उत्पाद विवरण
स्टील बीम आईपीई / आईएनपीस्टील प्रोफाइल का एक बहुत ही सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है। बीम्स, जिन्हें अन्यथा "I" सेक्शन कहा जाता है, कॉन्टिनेंटल बीम, या IPE/IPN, कई सामग्री ग्रेड में उपलब्ध हैं, सबसे आम हैंएन 10025 एस275 और एस355।
आई-बीम वीएस एच-बीम
जब भवन और निर्माण की बात आती है, तो एच-बीम बनाम आई-बीम के बीच के अंतर को जानना आवश्यक है। जब संरचनात्मक बीम की बात आती है तो विचार करने के लिए कई कारक होते हैं, लेकिन सबसे महत्वपूर्ण कारक यह है कि बीम भार ले जाएगा या नहीं। आई-बीम और एच-बीम बहुत समान दिखते हैं क्योंकि वे अक्सर एक ही स्थिति में उपयोग किए जाते हैं। हालाँकि, दोनों के बीच मतभेद हैं।
- 1. संरचनात्मक समर्थन की समान मात्रा के लिए एच-बीम की लागत आई-बीम से कम है।
- 2. बीम स्पैन या लंबाई पर भारी भार उठाने के लिए आई-बीम्स अधिक उपयुक्त हैं।
- 3. आई-बीम और एच-बीम दोनों बहुत बहुमुखी हैं और विभिन्न अनुप्रयोगों के लिए उपयोग किए जा सकते हैं।
हमारे फायदे
1
गुणवत्ता आश्वासन
2
मूल्य लाभ
3
फैक्टरी थोक
4
प्रीमियम सेवा

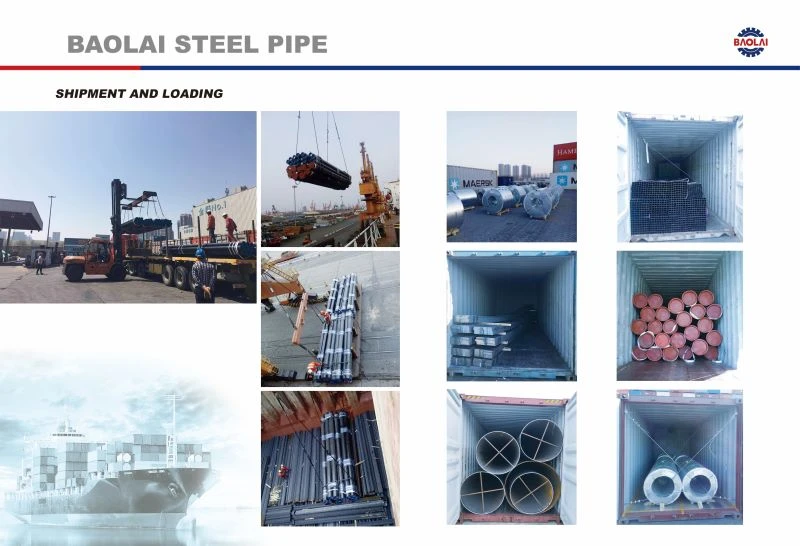

शिपमेंट और लोड हो रहा है दूरभाष: प्लस 86 2228352066
प्रसंस्करण सेवाएं:
· √OEM और ओडीएम
· √ सुरक्षात्मक कोटिंग्स
· √सॉ और फ्लेम कटिंग
· √बेवलिंग, थ्रेडिंग और ग्रूविंग
·√ अधिक जानकारी के लिए, कृपया हमारी सेवा टीम से संपर्क करें।
एक निर्माता से अधिक, हम आपके व्यवसाय के लिए एक-स्टॉप समाधान प्रदान करते हैं।अभी संपर्क करें!
