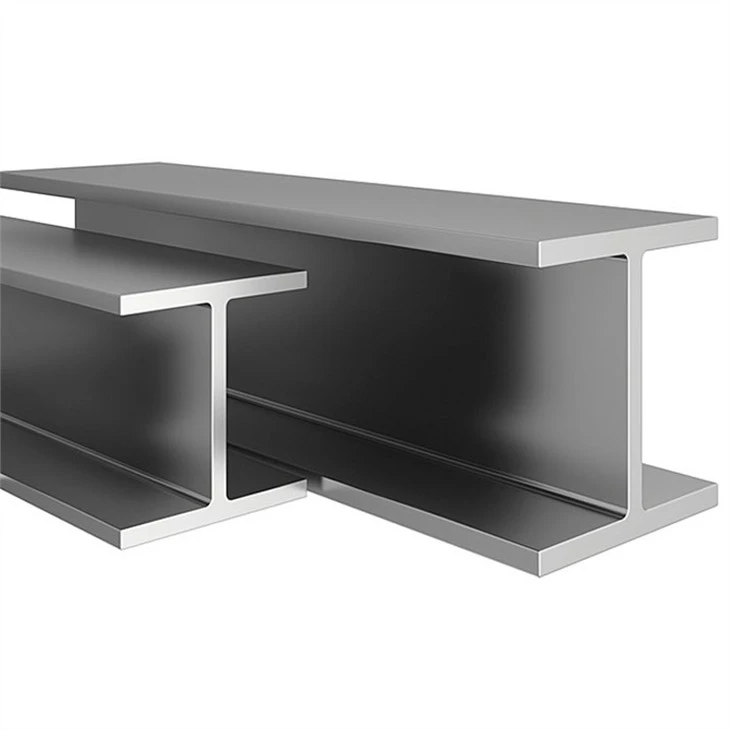

हे बीम

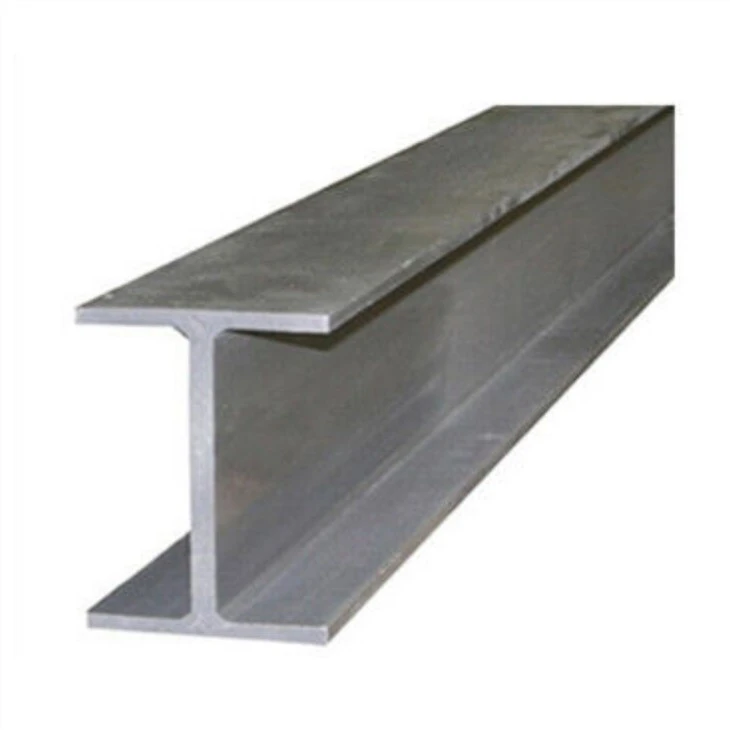

एच स्टील बीम HEA / HEB स्टील प्रोफाइल का एक बहुत ही सामान्य रूप से इस्तेमाल किया जाने वाला प्रकार है। बीम्स, अन्यथा "एच" खंड, महाद्वीपीय बीम, या एचईए / एचईबी कहा जाता है, कई सामग्री ग्रेड में उपलब्ध हैं, सबसे आम ईएन 10025 एस 275, और एस 355 हैं। एच सेक्शन I सेक्शन के समान दिखते हैं, लेकिन निकला हुआ किनारा चौड़ा है।

जांच भेजें

उत्पाद का परिचय

HEA&HEB बीम उदाहरण आकार

HEA बीम आकार, और यांत्रिक गुण

HEA बीम आकार					वजन (किग्रा / मी)	अनुभागीय क्षेत्र (सेमी 2)
b	h	a	e	r
एचईए 100	96	5,0	8,0	12	16,7	21,24
एचईए 120	114	5,0	8,0	12	19,9	25,34
एचईए 140	133	5,5	8,5	12	24,7	31,42
एचईए 160	152	6,0	9,0	15	30,4	38,77
एचईए 180	171	6,0	9,5	15	35,5	45,25
एचईए 200	190	6,5	10,0	18	42,3	53,83
एचईए 220	210	7,0	11,0	18	50,5	64,34
एचईए 240	230	7,5	12,0	21	60,3	76,84
एचईए 260	250	7,5	12,5	24	68,2	86,82
एचईए 280	270	8,0	13,0	24	76,4	97,26
एचईए 300	290	8,5	14,0	27	88,3	112,5
एचईए 300	310	9,0	15,5	27	97,6	124,4
एचईए 300	330	9,5	16,5	27	105,0	133,5
एचईए 300	350	10,0	17,5	27	112,0	142,8
एचईए 300	390	11,0	19,0	27	125,0	159,0
एचईए 300	440	11,5	21,0	27	140,0	178,0
एचईए 300	490	12,0	23,0	27	155,0	197,5
एचईए 300	540	12,5	24,0	27	166,0	211,8
एचईए 300	590	13,0	25,0	27	178,0	226,5
एचईए 300	640	13,5	26,0	27	190,0	241,6
एचईए 300	690	14,5	27,0	27	204,0	260,5
एचईए 300	790	15,0	28,0	30	224,0	285,8
एचईए 300	890	16,0	30,0	30	252,0	320,5
एचईए 300	990	16,5	31,0	30	272,0	346,8

एचईबी बीम आकार, और यांत्रिक गुण

एचईबी बीम आकार					वजन (किग्रा / मी)	अनुभागीय क्षेत्र (सेमी 2)
b	h	a	e	r
एचईबी 100	100	6,0	10,0	12	20,4	26,04
एचईबी 120	120	6,5	11,0	12	26,7	34,01
एचईबी 140	140	7,0	12,0	12	33,7	42,96
एचईबी 160	160	8,0	13,0	15	42,6	54,25
एचईबी 180	180	8,5	14,0	15	51,2	65,25
एचईबी 200	200	9,0	15,0	18	61,3	78,08
एचईबी 220	220	9,5	16,0	18	71,5	91,04
एचईबी 240	240	10,0	17,0	21	83,2	106,0
एचईबी 260	260	10,0	17,5	24	93,0	118,4
एचईबी 280	280	10,5	18,0	24	103,0	131,4
एचईबी 300	300	11,0	19,0	27	117,0	149,1
एचईबी 300	320	11,5	20,5	27	127,0	161,3
एचईबी 300	340	12,0	21,5	27	134,0	170,9
एचईबी 300	360	12,5	22,5	27	142,0	180,6
एचईबी 300	400	13,5	24,0	27	155,0	197,8
एचईबी 300	450	14,0	26,0	27	171,0	218,0
एचईबी 300	500	14,5	28,0	27	187,0	238,6
एचईबी 300	550	15,0	29,0	27	199,0	254,1
एचईबी 300	600	15,5	30,0	27	212,0	270,0
एचईबी 300	650	16,0	31,0	27	225,0	286,3
एचईबी 300	700	17,0	32,0	27	241,0	306,4
एचईबी 300	800	17,5	33,0	30	262,0	334,2
एचईबी 300	900	18,5	35,0	30	291,0	371,3
एचईबी 300	###	19,0	36,0	30	314,0	400,0

उत्पाद विवरण

क्रॉस-अनुभागीय आकार राजधानी लैटिन अक्षर एच के एक किफायती क्रॉस-सेक्शन प्रोफाइल के समान है, जिसे सार्वभौमिक स्टील बीम के रूप में भी जाना जाता है। एच-आकार के स्टील के क्रॉस-सेक्शन में आमतौर पर दो भाग, वेब और निकला हुआ किनारा शामिल होता है, जिसे भी जाना जाता है कमर और किनारे के रूप में।

एच बीम का व्यापक रूप से उपयोग किया जाता है, मुख्य रूप से इसमें उपयोग किया जाता है: विभिन्न नागरिक और औद्योगिक भवन संरचनाएं; विभिन्न बड़े-अवधि के औद्योगिक संयंत्र और आधुनिक ऊंची इमारतें, विशेष रूप से लगातार भूकंपीय गतिविधियों और उच्च तापमान वाली कामकाजी परिस्थितियों वाले क्षेत्रों में औद्योगिक संयंत्र; अच्छी स्थिरता और बड़े स्पैन के साथ बड़ी असर क्षमता और क्रॉस-सेक्शन बड़े पुलों की आवश्यकता होती है; भारी उपकरण; राजमार्ग; जहाज के कंकाल; मेरा समर्थन; नींव उपचार और बांध इंजीनियरिंग; विभिन्न मशीन घटक।
